D30-H Automatischer Dispenser

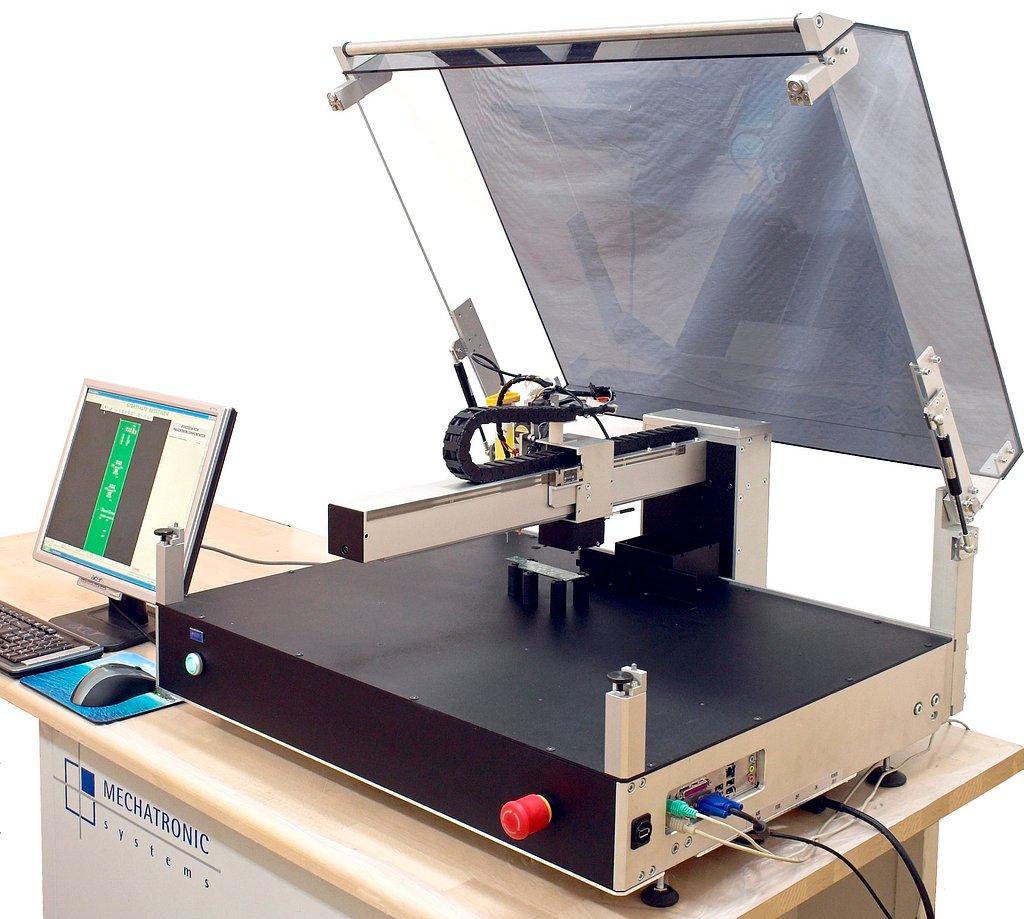

Automatischer Dispenser D30-H






    • Technische Daten
    • Dispensfläche
    • max. Dispensbereich 400x500mm
    • Dosierventil
    • Jet Ventil - für hochviskose Medien
    • Dispensrate
    • ab 20 000 dots/ Std.
    • Abstandsmeßsystem
    • berührungslos
    • Auflösung
    • X / Y -Achse : 0,008mm - Längenmeßsystem
    • Z -Achse : 0,02mm - Längenmeßsystem
    • Positionsgenauigkeit
    • +/- 0,04mm mm
    • Abmesssungen und Gewicht
    • 800 x 700 x 350mm / ca . 85 kg
    • Versorgung
    • 110-230V / 50-60Hz / 850W / 0,6 MPa / 15l/min
    • Eigenschaften
    • Präzisions Dispensautomat
    • Kontaktloses Dispensen
    • Dynamische Z-Achsen Steuerung
    • Visionsystem für automatische Referenzpunkte
    • Bildverarbeitungssoftware
    • Gerber Editor - CAD Datenübernahme
    • Graphik Editor - beliebige Dispenskonturen
    • Betriebssystem: Windows 7
    • Optional - zweites Dispenskopf
    • Anwendungsbereich
    • Klein- bzw Mittelserien
    • Präzises Dispensen von mittelviskösen bis hochviskösen Medien
    • Dispensen von SMD Kleber, Lotpaste, Wärmeleitpaste , Leitpasten , Beschichtung von Materialien
    • der automatischer Dispenser D30-H wird sowohl als Desktop als auch Inline Maschine arbeiten
    • der automatischer Dispenser D30-H kann auch simultan mit zwei verschiedenen Dispensköpfen dosieren
    • mikrodispensen von verschiedenen hochviskösen Medien
    • Microdosieren
