P20 SMD Bestückungsautomat

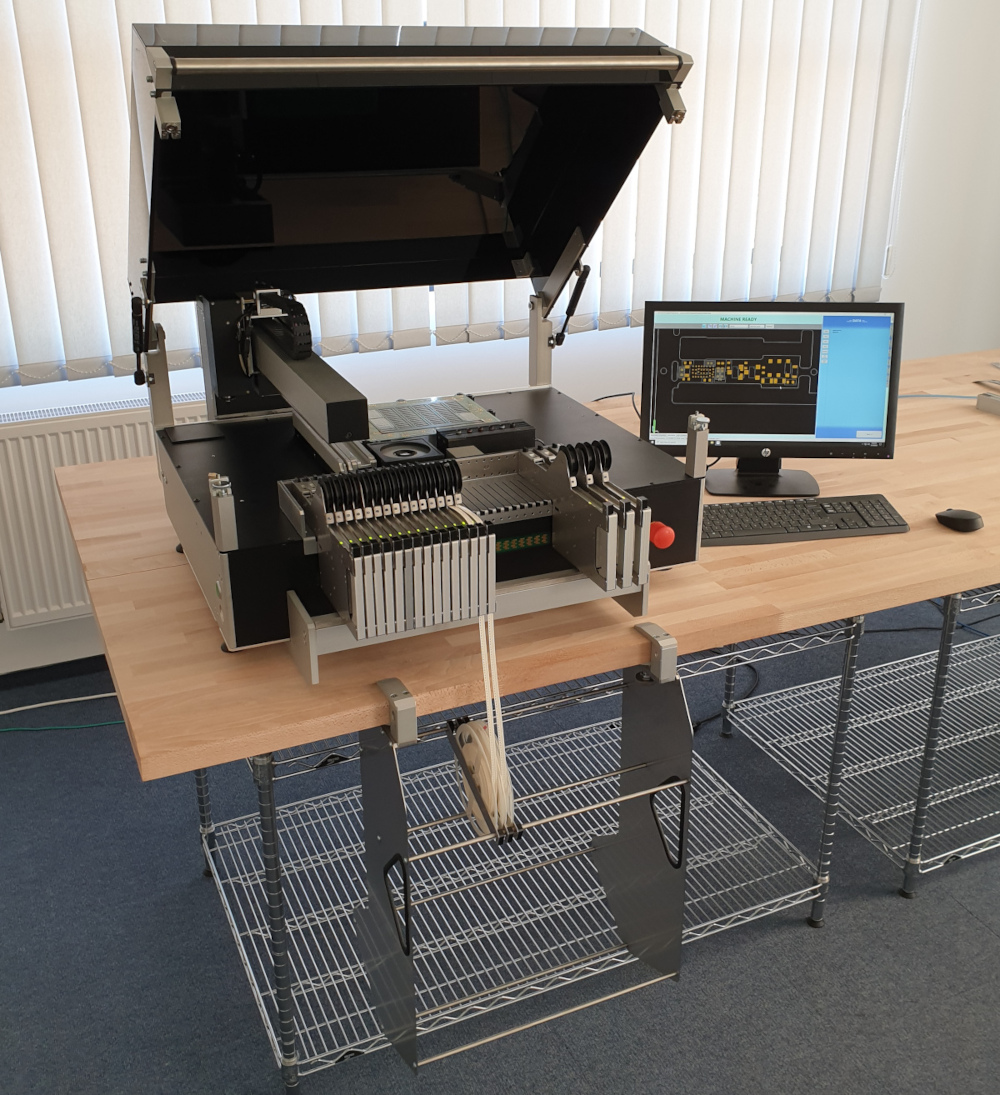

P20 - SMD-Bestückungsautomat mit optischer Zentrierung




    • Technische Daten
    • PCB
    • max. Arbeitsbereich 540x480mm
    • Bauelementespektrum
    • von 0201 bis 40x80mm
    • min pitch 0,4mm
    • Bauelemente Verpackung
    • Gurte / Stangen / Trays / Schüttgut
    • Bauelemente-Zentrierung
    • optisches Kamerasystem
    • Leistungsrate
    • bis zu 1600 BE/Std.
    • Zuführungen alle Typen
    • max. 33x8mm automatische + 40x8mm semiautomatische Zuführungen
    • und 2 x ( 300x200mm) IC -Trays bei Leiterplatte 300x200mm
    • Auflösung
    • X / Y -Achse : 0,008mm (Linearencoder )
    • Z -Achse : 0,02mm (Linearencoder )
    • Rotation : 0,01° (Rotationsencoder )
    • Positionsgenauigkeit
    • +/- 0,03mm mm
    • Abmesssungen und Gewicht
    • 800 x 750 x 550mm / ca . 95 kg
    • Versorgung
    • 110V-230V / 50-60Hz / 1250W / 0,6 MPa / min. 30l/min
    • Eigenschaften des SMD bestückungsautomaten P20
    • Präzisions SMD-Bestückungsautomat mit optischer Zentrierung
    • Graphische Bedieneroberfläche
    • 1 x automatischer Bestückungskopf
    • Automatischer Pipettenwechsler (6-fach)
    • Top - Kamerasystem für automatische Referenzpunktkorrektur
    • Bottom - Kamerasystem für automatische Bauelementezentrierung
    • Optische Inspektion des Lotpastendrucks,
    • und der Bauelementeplatzierung
    • smart Feeder - CAN Bus
    • CAD-Editor für alle CAD-Systeme
    • Teach in - elektronischer Manipulator
    • Service via Internet - remote service kit
    • Bedienungsfeld: Maus, LCD Minitor und Tastatur
    • Anwendungsbereich
    • Kleinserienproduktion
    • Bestückung von alle Typen von SMD Bauelementen
