P40 SMD Bestückungssystem

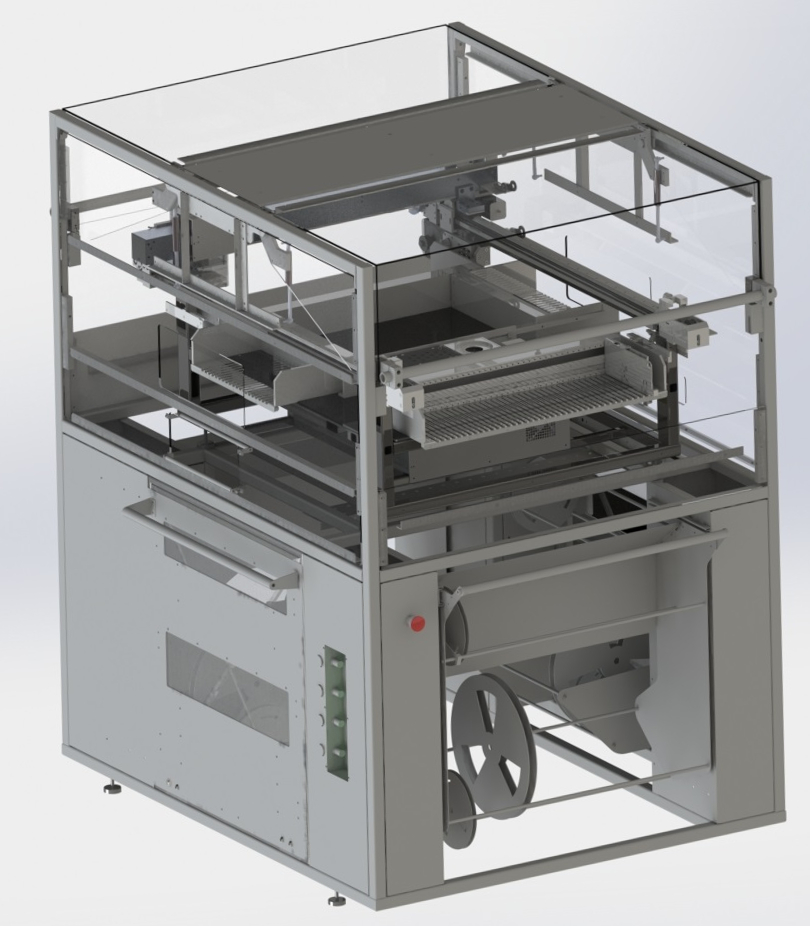

SMD-Bestückungsautomat P40




    • Technische Daten
    • PCB
    • max. Größe 660x480mm
    • Bauelementespektrum
    • von 0201 bis 40x80mm
    • min pitch 0,4mm
    • Bauelemente Verpackung
    • Gurte / Stangen / Trays
    • Bauteile Zentrierung
    • optisches Kamerasystem
    • Taktrate
    • 1 - Bestückungskopf - bis zu 1800 BE/Std.
    • 2 - Bestückungsköpfe - bis zu 3000 BE/Std.
    • 4 - Bestückungsköpfe - bis zu 4800 BE/Std.
    • Zuführungen - alle Typen
    • bis zu 120x8mm intelligente automatische Zuführungen
    • Auflösung
    • X / Y -Achse : 0,008mm (Linearencoder )
    • Z -Achse : 0,02mm (Linearencoder )
    • Rotation : 0,01° (Rotationsencoder )
    • Positionsgenauigkeit
    • +/- 0,03mm mm
    • Abmesssungen und Gewicht
    • 1100 x 1300 x 1400mm / ca . 165 kg
    • Versorgung
    • 110V-230V / 50-60Hz / 1250W / 0,6 MPa / min. 30l/min
    • Eigenschaften
    • SMD-Bestückungsautomat mit optischer Zentrierung
    • integrierter conveyor - variable Breite
    • SMEMA Schnittstelle
    • bis zu 4 Bestückungsköpfe
    • Automatischer Pipettenwechsler (12-fach)
    • Top - Kamerasystem für automatische Referenzpunktkorrektur
    • Bottom - Kamerasystem für automatische Bauelementezentrierung
    • Smart Feeder - CAN Bus
    • CAD-Editor für alle CAD-Systeme
    • Service via Internet - remote service kit
    • Bedienungsfeld: Maus, LCD Minitor und Tastatur
    • Anwendungsbereich
    • Klein- und Mittelserienproduktion
    • Bestücken von allen Bauelementtypen
