P50 SMD Bestückungssystem

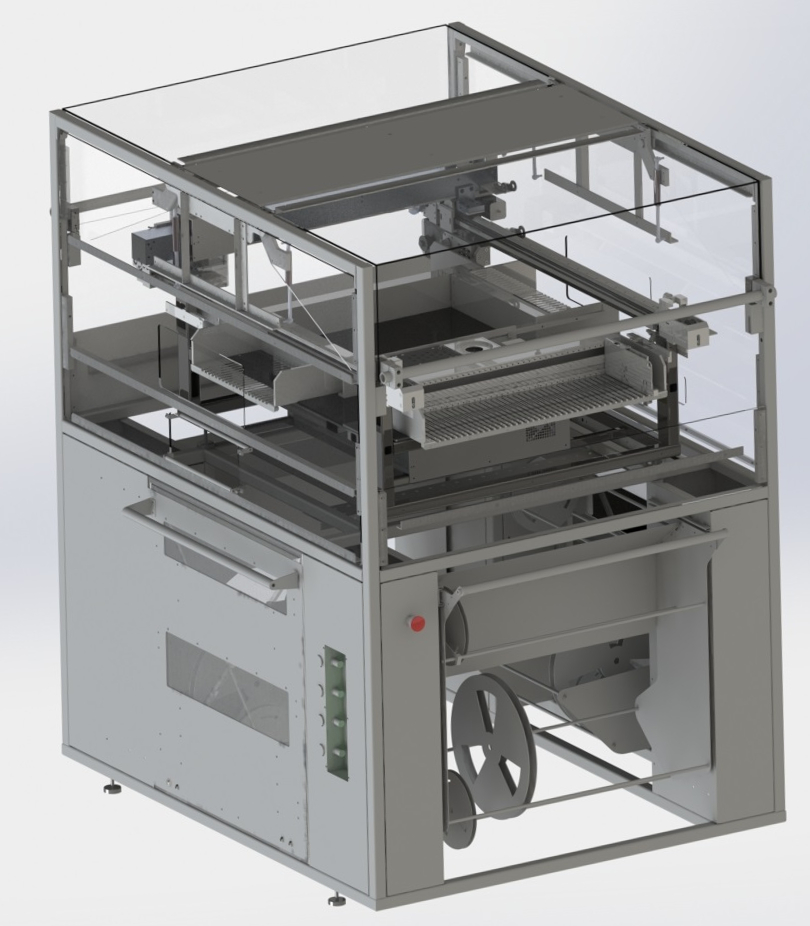

SMD-Bestückungsautomat mit Dispenskopf P50




    • Technische Daten
    • PCB
    • max. Größe 660x480mm
    • Bauelementespektrum
    • von 0201 bis zum 40x80mm
    • min pitch 0,4mm
    • Bauelemente Verpackung
    • Gurte / Stangen / Trays
    • Bauteile Zentrierung
    • Optisches System
    • Taktrate
    • 1 - Bestückungskopf - bis zu 1400 BE/Std.
    • 2 - Bestückungsköpfe - bis zu 2200 BE/Std.
    • 4 - Bestückungsköpfe - bis zu 3800 BE/Std.
    • 1 - Dispenskopf - bis zu 8000 Dots/Std.
    • Zuführungen - alle Typen
    • bis zu 120x8mm intelligente automatische Zuführungen
    • Auflösung
    • X / Y -Achse : 0,008mm (Linearencoder )
    • Z -Achse : 0,02mm (Linearencoder )
    • Rotation : 0,01° (Rotationsencoder )
    • Positionsgenauigkeit
    • +/- 0,03mm mm
    • Abmesssungen und Gewicht
    • 1680 x 750 x 1300mm / ca . 215 kg
    • Versorgung
    • 110V-230V / 50-60Hz / 1650W / 0,6 MPa / min. 30l/min
    • Eigenschaften
    • Standalone oder inline SMD-Bestückungsautomat mit integriertem Dispenskopf
    • conveyor - variable Breite
    • SMEMA Schnittstelle
    • bis zu 4 Bestückungsköpfe
    • und bis zu 2 Dispensköpfe - Paste / Kleber / andere Medien - möglich
    • Automatischer Pipettenwechsler - 12-fach
    • Top Kamera - Optisches System für automatische Referenzpunktkorrektur
    • Bottom Kamera - Optisches System für Bauelementezentrierung
    • Smart Feeder System- CAN Bus
    • CAD-Editor für alle CAD-Systeme
    • Service via Internet ( remote service kit )
    • Bedienungsfeld: Maus, LCD Minitor und Tastatur
    • Anwendungsbereich
    • Klein- und Mittelserienproduktion
    • Bestückung von allen Typen von SMD Bauelementen
