S10 SMD Schablonendrucker    SMD Schablonendrucker
Beschreibung

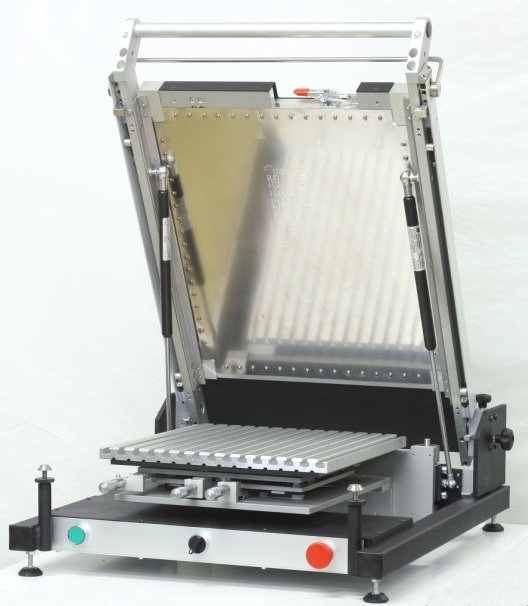

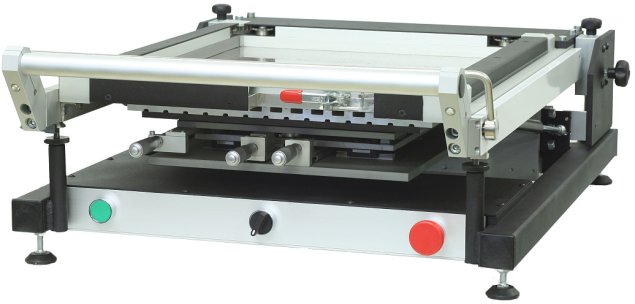

SMD Schablonendrucker S10



  • manueller präzisions SMD Schablonendrucker S10
  • Technische Daten
  • Rahmengröße
  • max. 550 x 470 mm

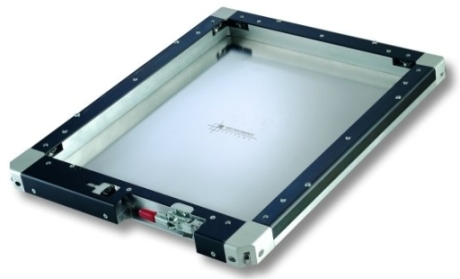

  • schnellspannrahmen – 4 seitig - standard
  • rahmen in beliebigen Größen können auch eingesetzt werden
  • Leiterplatte
  • max. 400 x 375mm
  • Druckfläche
  • max. 400 x 360 mm
  • Leiterplattenfixierung
  • verschiebbare passstifte
  • Rakel
  • Einzelrakel manuell - Metall- oder Gummirakel
  • Bedruckung
  • ein- bzw. Doppelseitig
  • Tischabsenkung
  • automatisch Z=10 mm
  • absenkgeschwindigkeit einstellbar 0,2 - 4 mm/s
  • einstellbare Tischandruckkraft 0 - 450N
  • Tisch - X, Y / Theta Justierung
  • +/- 12 mm / +/- 2,7°
  • Höhenverstellungt (Z-Achse)
  • 0 - 24 mm
  • Tisch - Einstellgenauigkeit
  • +/- 0,01 mm
  • Versorgung
  • druckluft 6 bar
  • Maße und Gewichte
  • 860 x 650 x 280 mm / 55 kg
  • Einsatzbereich
  • prototypen,Kleinserien
  • sieb- bzw. Schablonendruck von SMT Kleber, Lotpaste , Wärmeleitpaste bzw. anderen Medien auf beliebigen Substraten
  • geeignet für fine pitch Bauelemente
  • minimales Pad-Rastermaß 0,4mm
