S1 Schablonendrucker    Schablonendrucker
Beschreibung

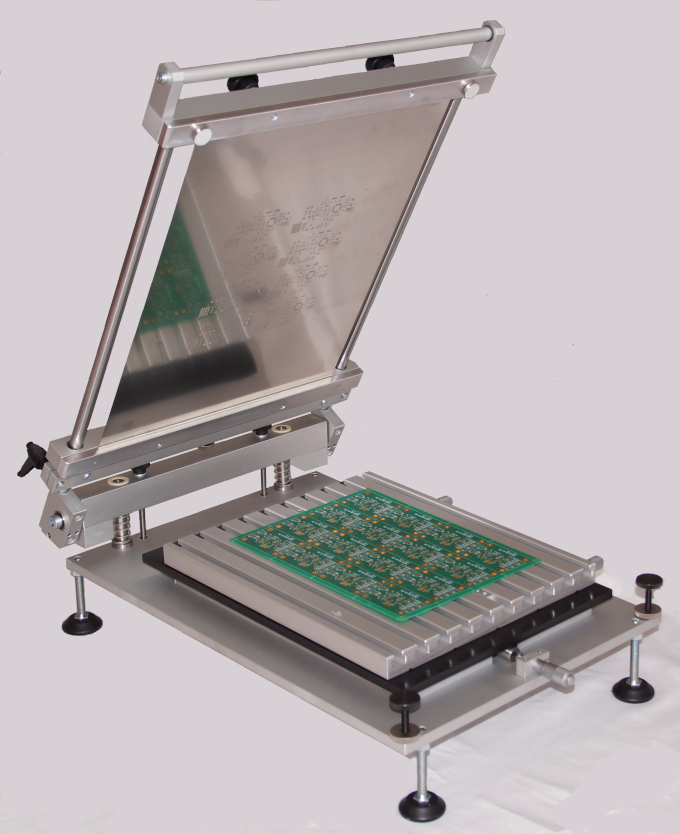

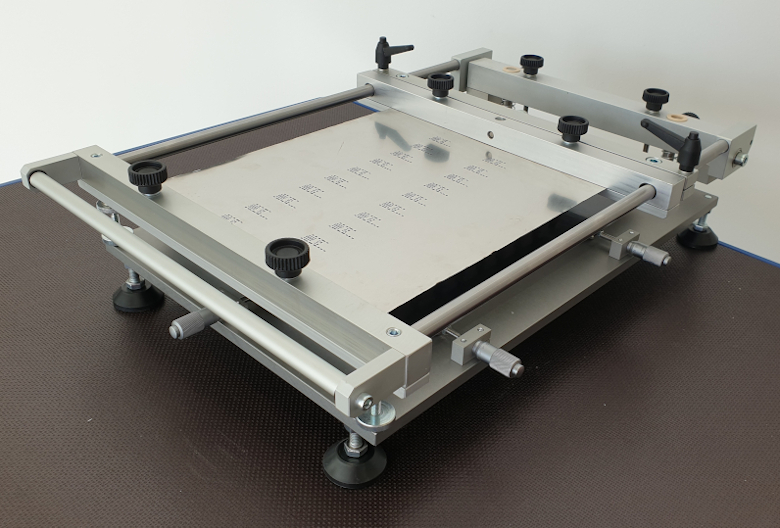

Schablonendrucker S1



  • Schablonendrucker S1
  • Technische Daten
  • Schablonengröße
  • max. 395 x 280 mm
  • min. 150 x 150 mm

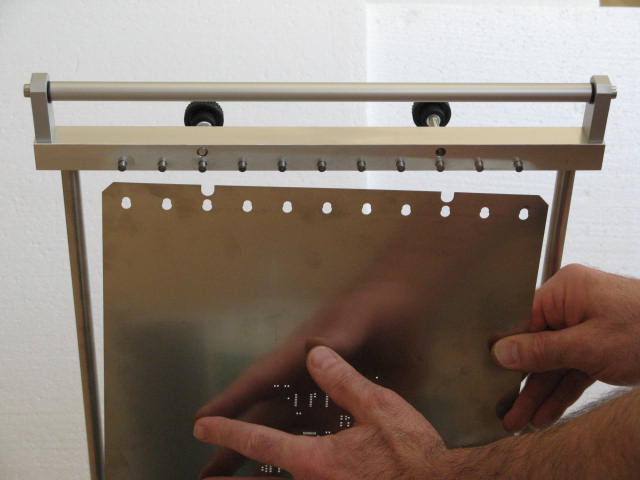

  • variables Schnellspannsystem – 2 seitig

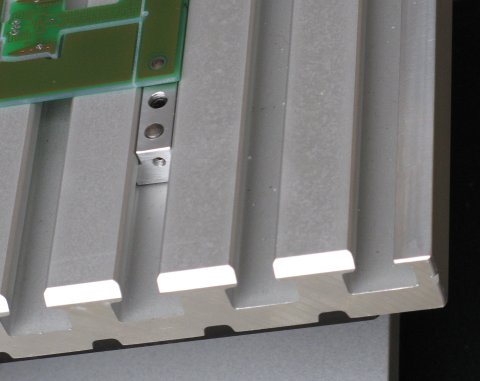

  • Leiterplatte
  • max. 300 x 250 mm
  • Druckfläche
  • max. 280 x 230 mm
  • Rakel
  • manuell – Metallrakel
  • Bedruckung

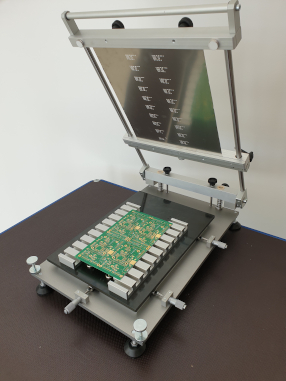

  • ein- bzw. zweiseitige Leiterplatten
  • Höhenverstellungt (Z-Achse)
  • 0 – 22 mm
  • Tisch - X, Y / Theta Justierung
  • +/- 10 mm / +/- 2°
  • Einstellgenauigkeit
  • +/- 0,01 mm
  • Maße und Gewichte
  • 530 x 370 x 130 mm / ca. 20 kg
  • Einsatzbereich
  • prototypen, Kleinserien

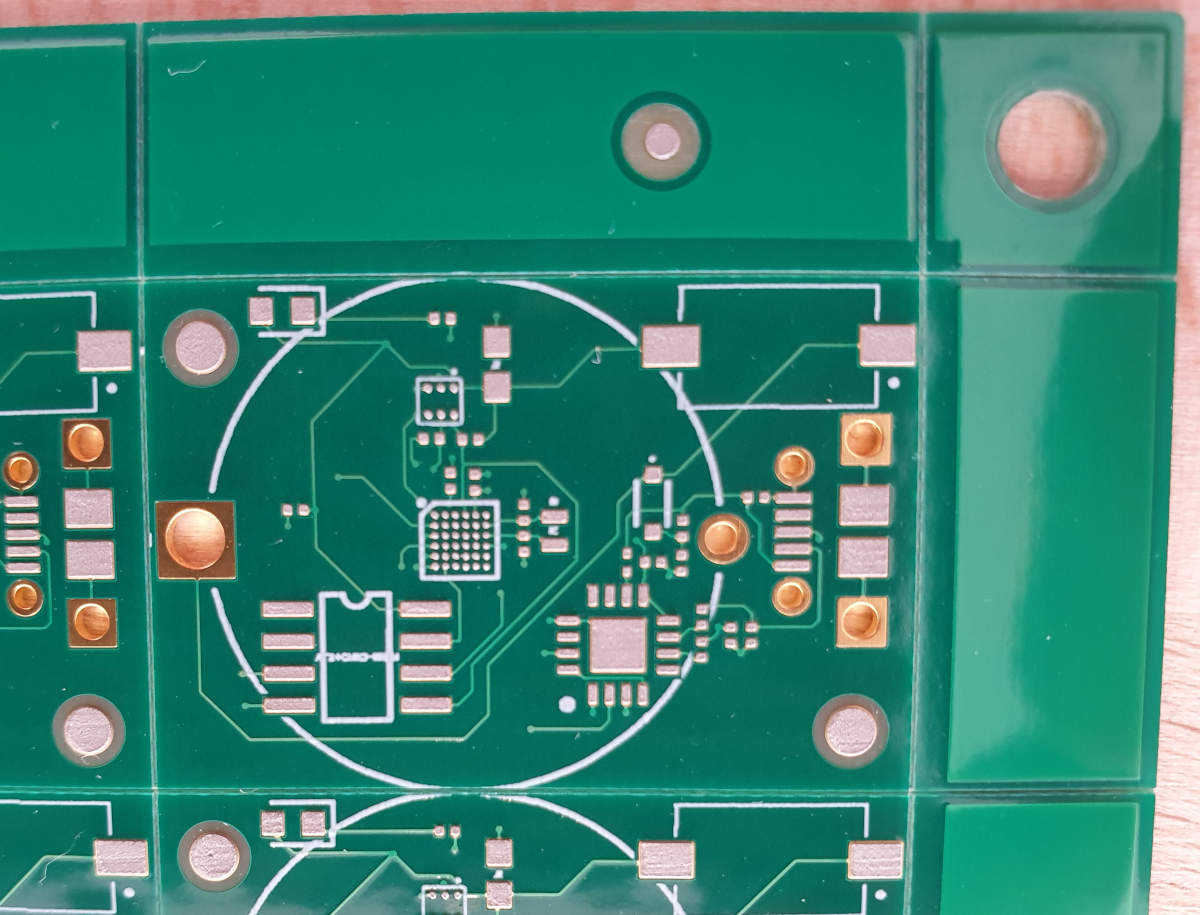

  • Schablonendruck von Kleber,Lotpaste bzw. von anderen Medien auf beliebigen Substraten
  • minimales Pad-Rastermaß 0,5mm

Top of Page


technische Änderugnen vorbehalten
