S20 SMD Schablonendrucker    SMD Schablonendrucker
Beschreibung

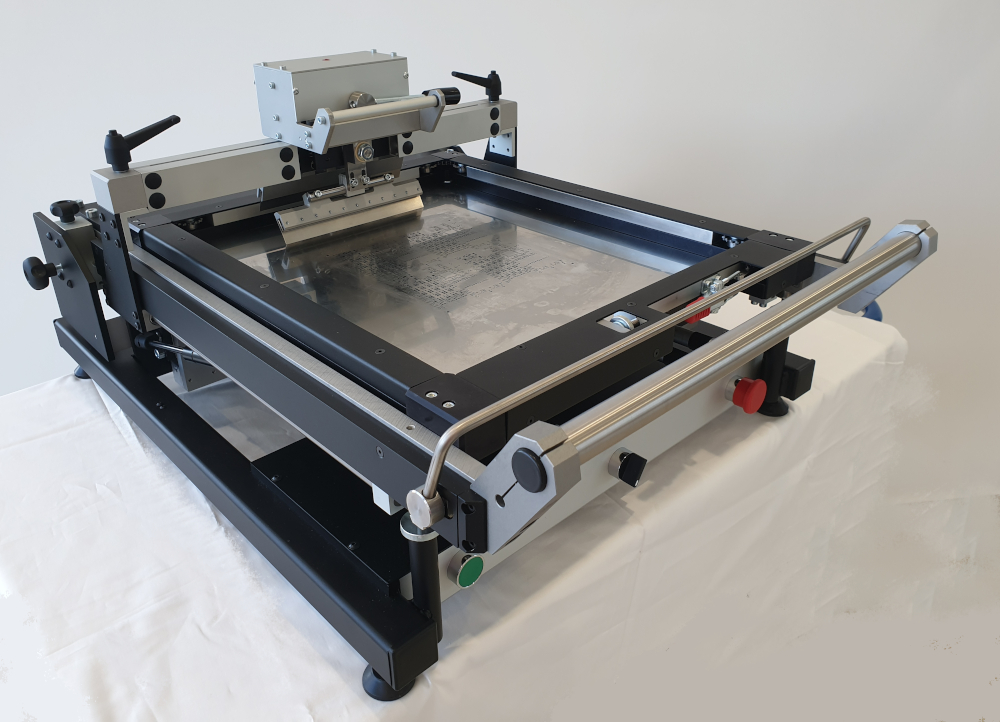

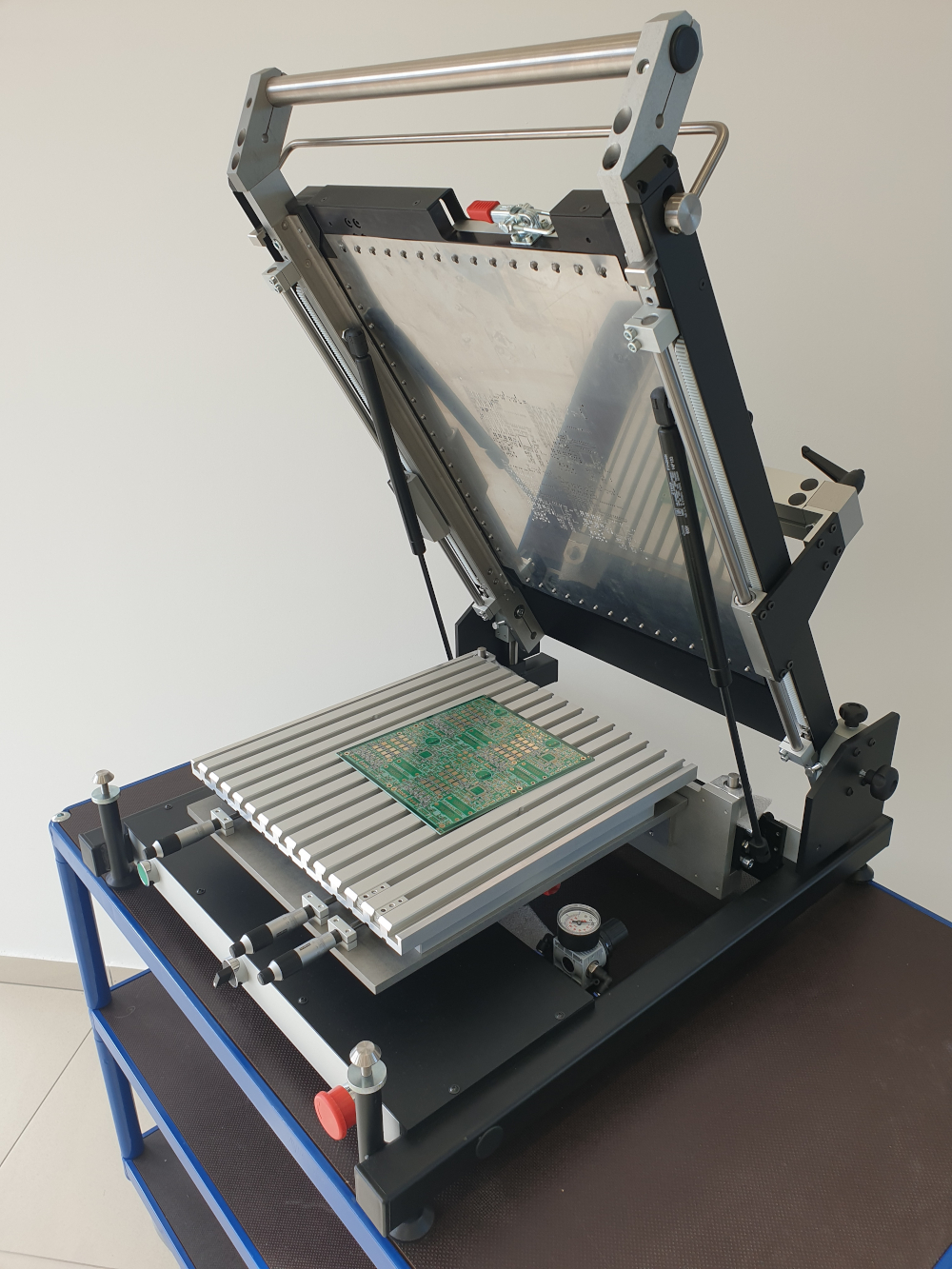

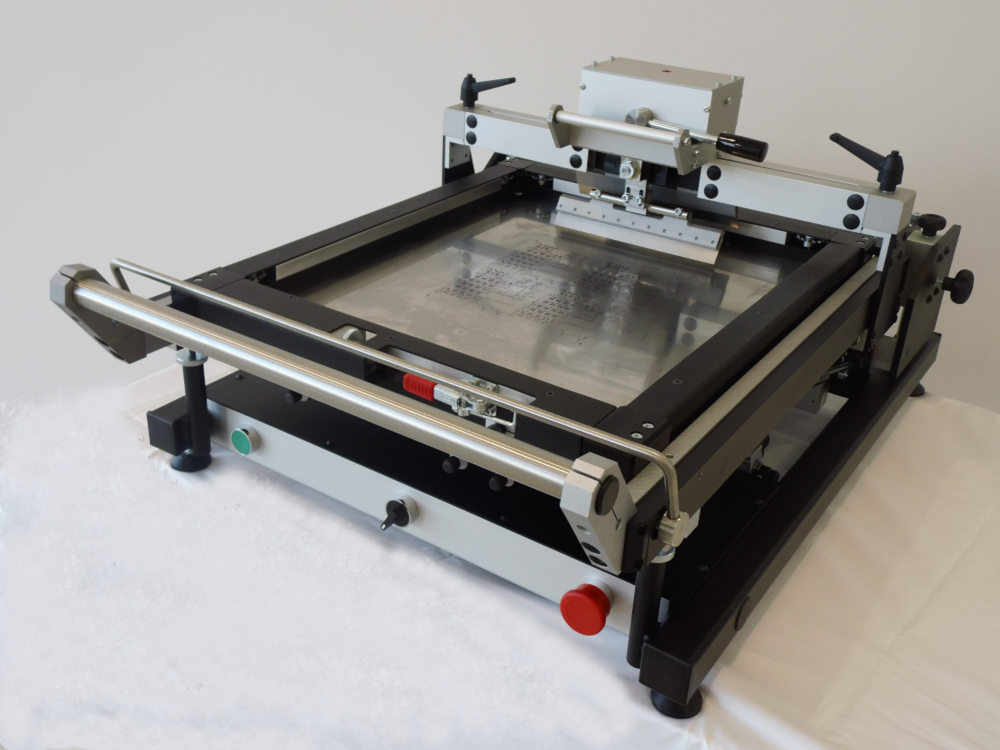

SMD Schablonendrucker S20



  • Rakelgeführter SMD Schablonendrucker S20
  • Technische Daten
  • Rahmengröße
  • max. 550 x 470 mm

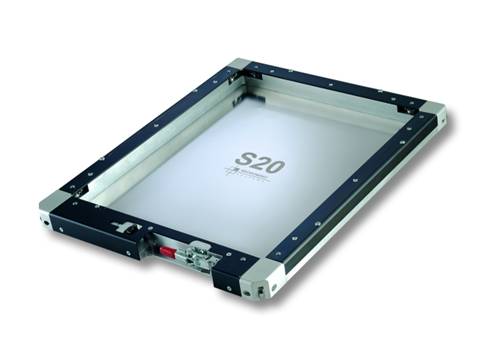

  • schnellspannrahmen – 4 seitig
  • andere Rahmen in beliebigen Größen können auch eingesetzt werden
  • Leiterplatte
  • max. 400 x 375mm
  • Druckfläche
  • max. 400 x 360 mm
  • Rakelführung
  • linearführungen
  • Rakelvorschub
  • automatische Blockade des Rakels beim Öffnen des Druckers
  • Rakel System
  • manuell umschaltbarer Doppelrakelkopf
  • universal Halterungen für Metall- oder Gummirakel
  • verstellbarer Rakelneigungswinkel 0 - 60°
  • einstellbare Rakelandruckkraft 0 - 200N
  • Bedruckung
  • Ein- bzw. zweiseitig
  • Tischabsenkung
  • Automatisch Z=10 mm
  • Absenkgeschwindigkeit einstellbar 0,2 - 4 mm/s
  • einstellbare Tischandruckkraft 0 - 450N
  • Tisch - X, Y / Theta Justierung
  • +/- 12mm / +/-2,7°
  • Höhenverstellung ( Z-Achse )
  • 0 – 24 mm
  • Tisch - Einstellgenauigkeit
  • +/- 0,01 mm
  • Versorgung
  • druckluft 6 bar
  • Maße und Gewichte
  • 860 x 650 x 380 mm / 75 kg
  • Einsatzbereich
  • Klein- bzw. Mittelserien
  • Sieb- bzw. Schablonendruck von Kleber, Lotpaste , Wärmeleitpasten , Leitklebern oder anderen Medien auf beliebigen Substraten
  • geeignet für fine pitch Bauelemente
  • minimales Pad-Rastermaß 0,3mm
