S30 SMD Schablonendrucker    SMD Schablonendrucker
Beschreibung

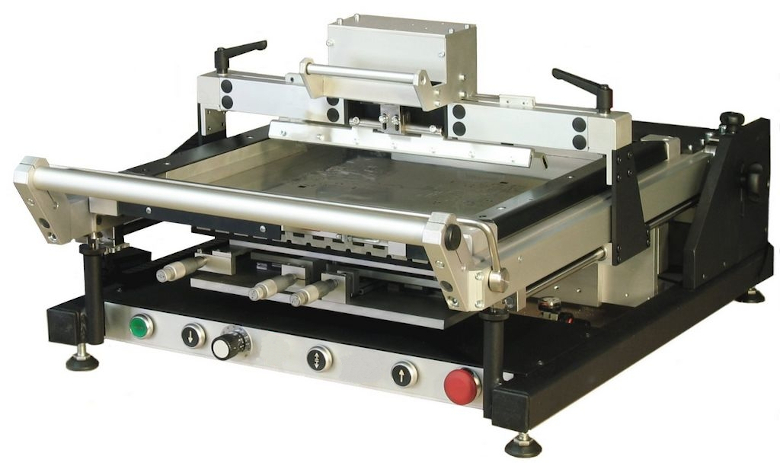

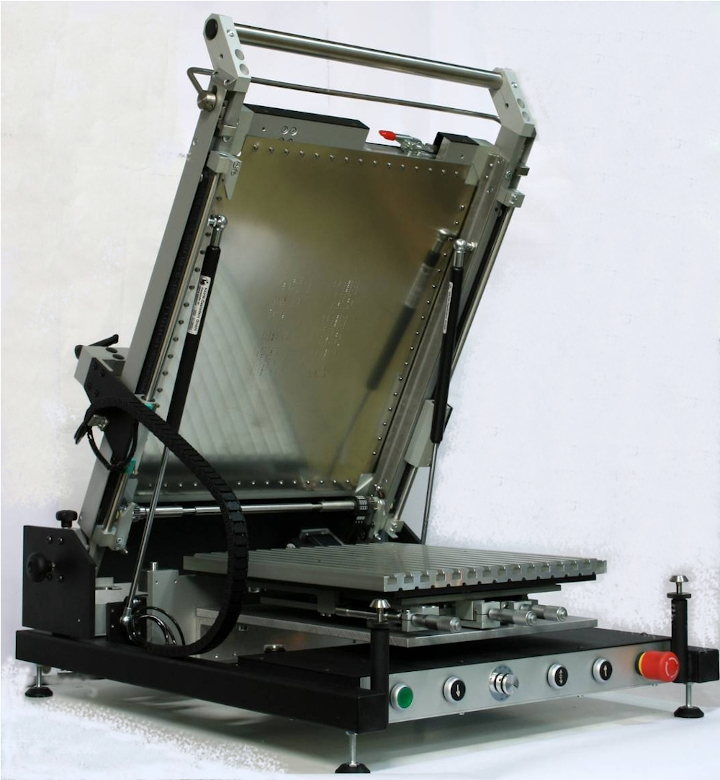

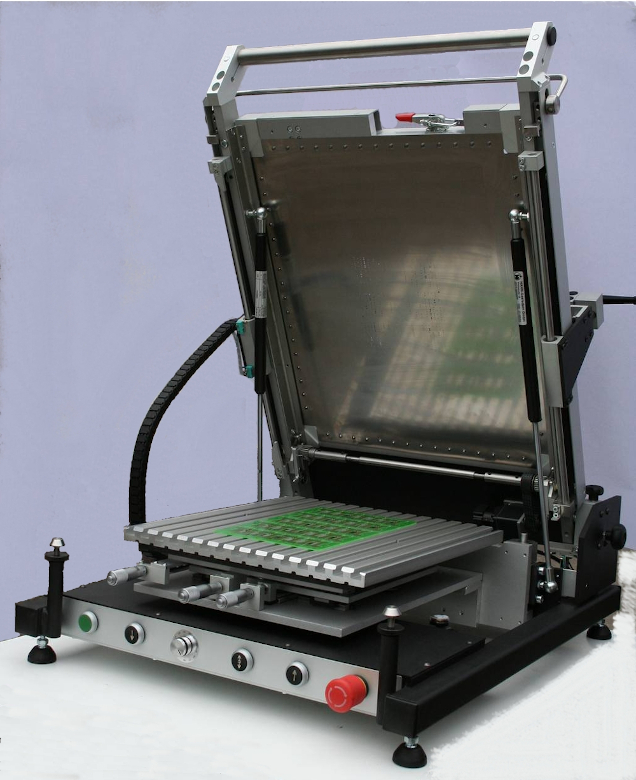

SMD Schablonendrucker S30



  • Halbautomatischer SMD Schablonendrucker S30
  • Technische Daten
  • Rahmengröße
  • max. 550 x 470 mm
  • Schnellspannrahmen – 4 seitig
  • andere Rahmentypen in beliebigen Größen können auch eingesetzt werden
  • Leiterplatte
  • max. 400 x 375mm
  • Druckfläche
  • max. 380 x 360 mm
  • Rakelvorschub
  • antrieb elektrisch
  • elektronisch gesteuerte Rakelgeschwindigkeit 5 - 150mm/s
  • Programmieren
  • Druckparameter einstellbar über Bedienpanel
  • Programmierung von allen anderen relevanten Druckparametern über USB-Schnittstelle
  • Rakel System
  • automatisch umschaltbarer Doppelrakelkopf
  • universal Halterungen für Metall- oder Gummirakel
  • verstellbarer Rakelneigungswinkel 0 - 60°
  • einstellbare Rakelandruckkraft 0 - 200N
  • Bedruckung
  • Ein- bzw. zweiseitig
  • Tischabsenkung
  • automatisch Z=10 mm
  • einstellbare Absenkgeschwindigkeit 0,2 - 4 mm/s
  • einstellbare Tischandruckkraft 0 - 450N
  • Tisch - X, Y / Theta Justierung
  • +/- 12 mm / +/- 2,7°
  • Höhenverstellungt (Z-Achse)
  • 0 – 24 mm
  • Tisch - Einstellgenauigkeit
  • +/- 0,01 mm
  • Versorgung
  • 110-220V / 50-60Hz / 550W / Druckluft 8 bar
  • Maße und Gewichte
  • 860 x 650 x 380 mm / ca.80 kg
  • Einsatzbereich
  • Klein- bzw. Mittelserien

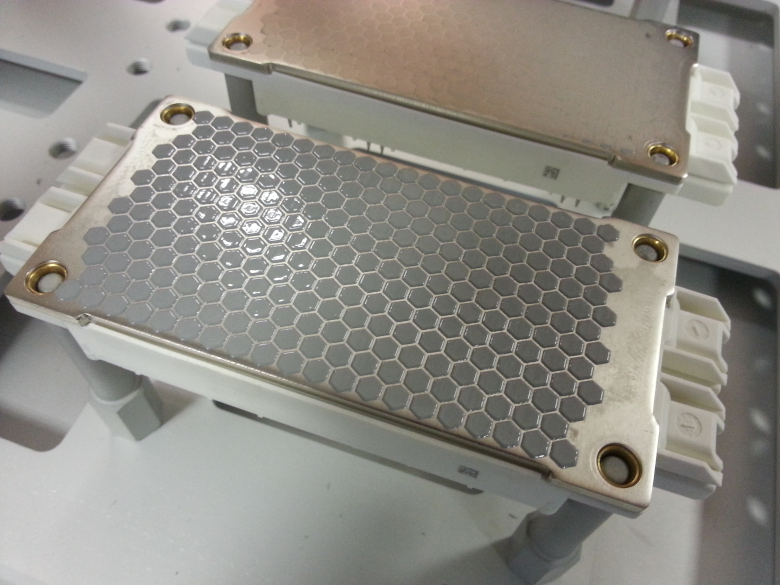

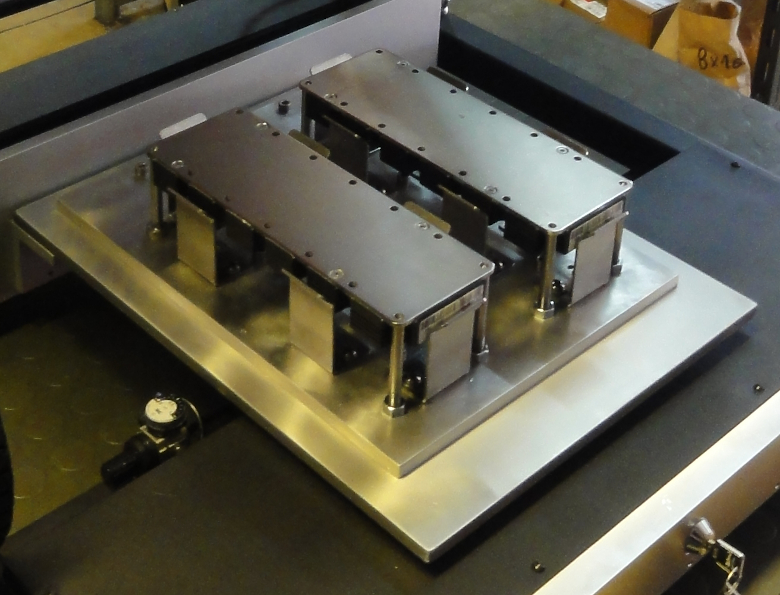

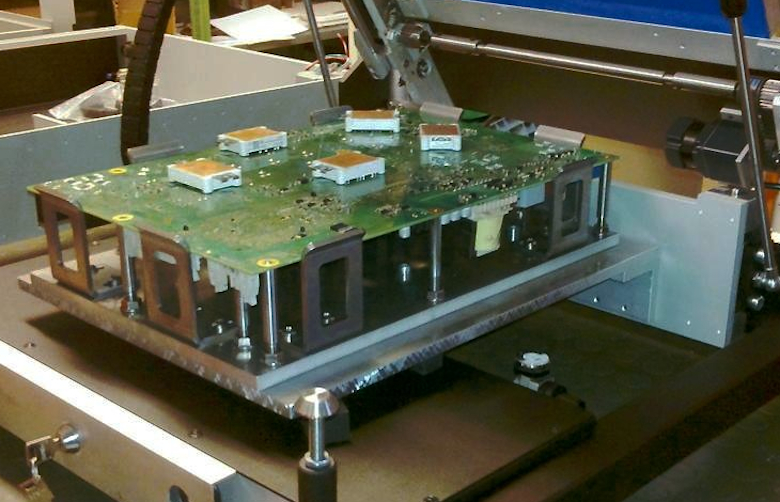

  • Sieb- bzw. Schablonendruck von SMD Kleber, Lotpaste , Wärmeleitpaste , Silberleitkleber oder anderen Medien auf beliebigen Substraten
  • geeignet für fine pitch Bauelemente
  • minimales Pad-Rastermaß 0,3mm
