S50 Schablonendrucker    Schablonendrucker
Beschreibung

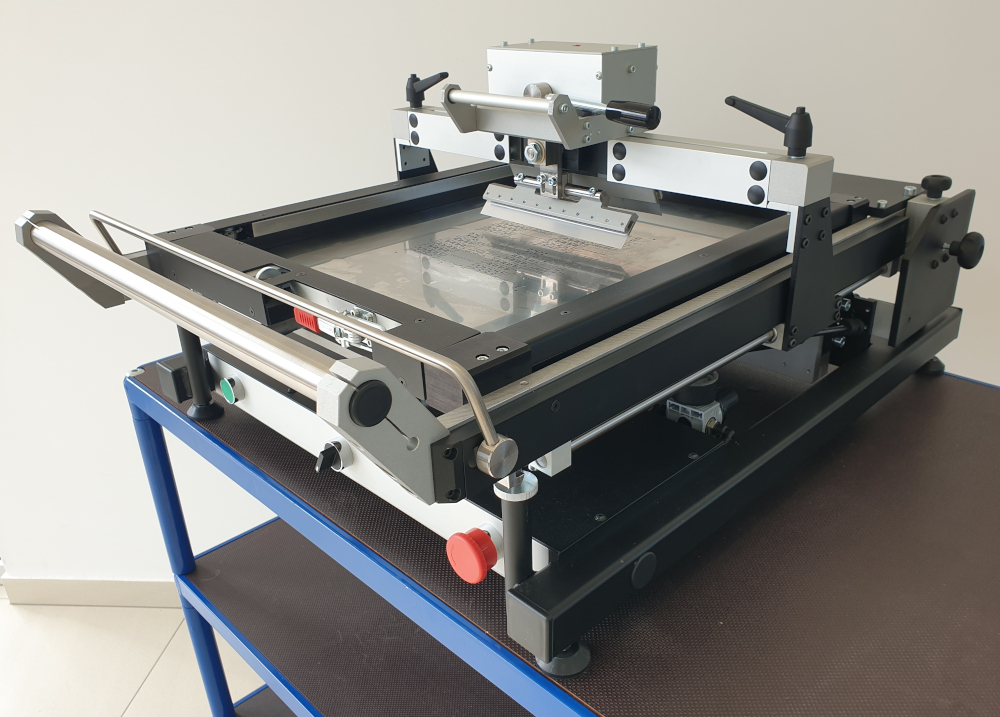

Schablonendrucker S50



  • Rakelgeführter Schablonendrucker S50
  • Technische Daten
  • Rahmengröße
  • max. 584 x 584 mm
  • schnellspannrahmen – 4 seitig
  • andere Rahmen in beliebigen Größen können auch eingesetzt werden
  • Leiterplatte
  • max. 440 x 440mm
  • Rakelführung
  • linearführungen
  • Rakelvorschub
  • manuell
  • freidefinierbare Rakel-Verfahrwege
  • automatische Blockade des Rakels beim Öffnen des Druckers
  • Rakel System
  • manuell umschaltbarer Doppelrakelkopf
  • universal Halterungen für Metall- oder Gummirakel
  • verstellbarer Rakelneigungswinkel 0 - 60°
  • einstellbare Rakelandruckkraft 0 - 200N
  • Bedruckung
  • Ein- bzw. zweiseitig
  • Tischabsenkung
  • Automatisch Z=10 mm
  • Absenkgeschwindigkeit einstellbar 0,2 - 4 mm/s
  • einstellbare Tischandruckkraft 0 - 450N
  • Tisch - X, Y / Theta Justierung
  • +/- 12mm / +/-2,7°
  • Höhenverstellung ( Z-Achse )
  • 0 – 24 mm
  • Tisch - Einstellgenauigkeit
  • +/- 0,01 mm
  • Versorgung
  • druckluft 6 bar
  • Maße und Gewichte
  • 860 x 750 x 450 mm / 85 kg
  • Einsatzbereich
  • Klein- bzw. Mittelserien
  • sieb- bzw. Schablonendruck von SMD Kleber, Lotpaste , Wärmeleitpaste , Leitkleber oder anderen Medien auf beliebigen Substraten
  • geeignet für fine pitch Bauelemente
  • minimales Pad-Rastermaß 0,3mm

Top of Page



technische Änderugnen vorbehalten
