Beschreibung

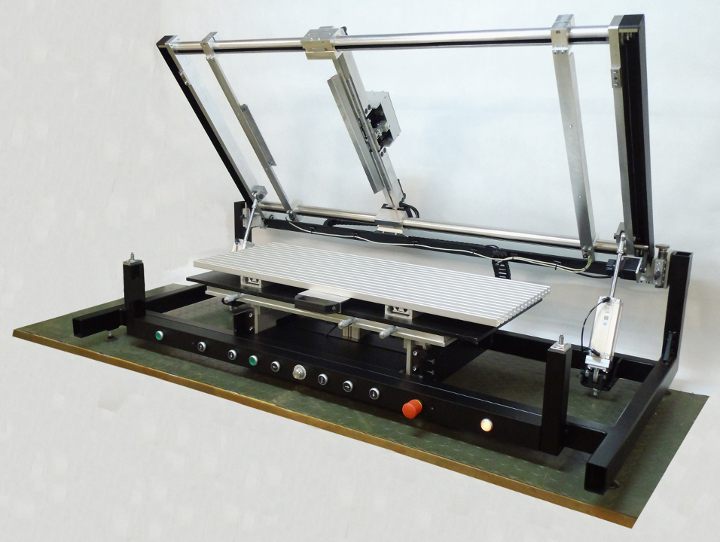

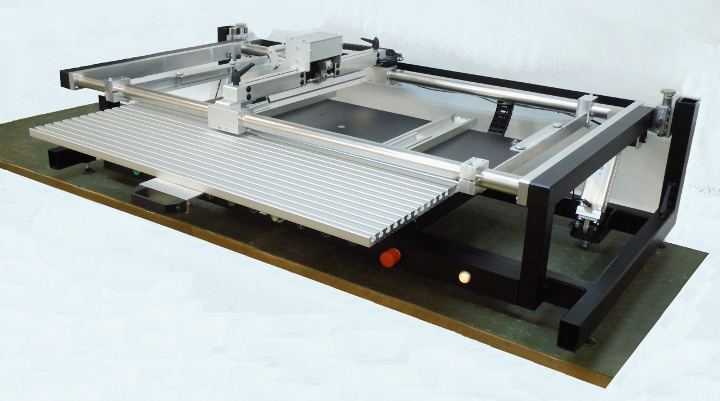

Schablonendrucker SXXL



  • Halbautomatischer Schablonendrucker mit Kamerasystem - SXXL
  • Technische Daten
  • Rahmengröße
  • max. 1800 x 800 mm
  • Leiterplatte
  • max. 1600 x 650mm
  • Visionsystem
  • 2 Integrierte CCD Kameras / 17" LCD Monitor
  • Programmieren
  • Druckparameter einstellbar über Bedienpanel
  • Programmierung von allen anderen relevanten Druckparametern über USB-Schnittstelle
  • Rakelvorschub
  • antrieb elektrisch
  • elektronisch gesteuerte Rakelgeschwindigkeit 5 - 150mm/s
  • Rakel System
  • automatisch umschaltbarer Doppelrakelkopf
  • universal Halterungen für Metall- oder Gummirakel
  • verstellbarer Rakelneigungswinkel 0 - 60°
  • einstellbare Rakelandruckkraft 0 - 200N
  • Bedruckung
  • Ein- bzw. zweiseitig
  • Tischabsenkung
  • automatisch Z=10 mm
  • einstellbare Absenkgeschwindigkeit 0,2 - 4 mm/s
  • einstellbare Tischandruckkraft 0 - 450N
  • Tisch - X, Y / Theta Justierung
  • +/- 12 mm / +/- 2,7°
  • Höhenverstellungt (Z-Achse)
  • 0 – 24 mm
  • Tisch - Einstellgenauigkeit
  • +/- 0,01 mm
  • Versorgung
  • 110-220V / 50-60Hz / 650W / Druckluft 8 bar
  • Maße und Gewichte
  • 2000 x 950 x 650 mm / ca.145 kg
  • Einsatzbereich
  • Klein- bzw. Mittelserien
  • sieb- bzw. Schablonendruck von SMD Kleber, Lotpaste , Wärmeleitpaste , Leitkleber oder anderen Medien auf beliebigen Substraten
  • geeignet für fine pitch Bauelemente
  • minimales Pad-Rastermaß 0,3mm
