RK460 Reflow Ofen    Reflow Ofen
Beschreibung

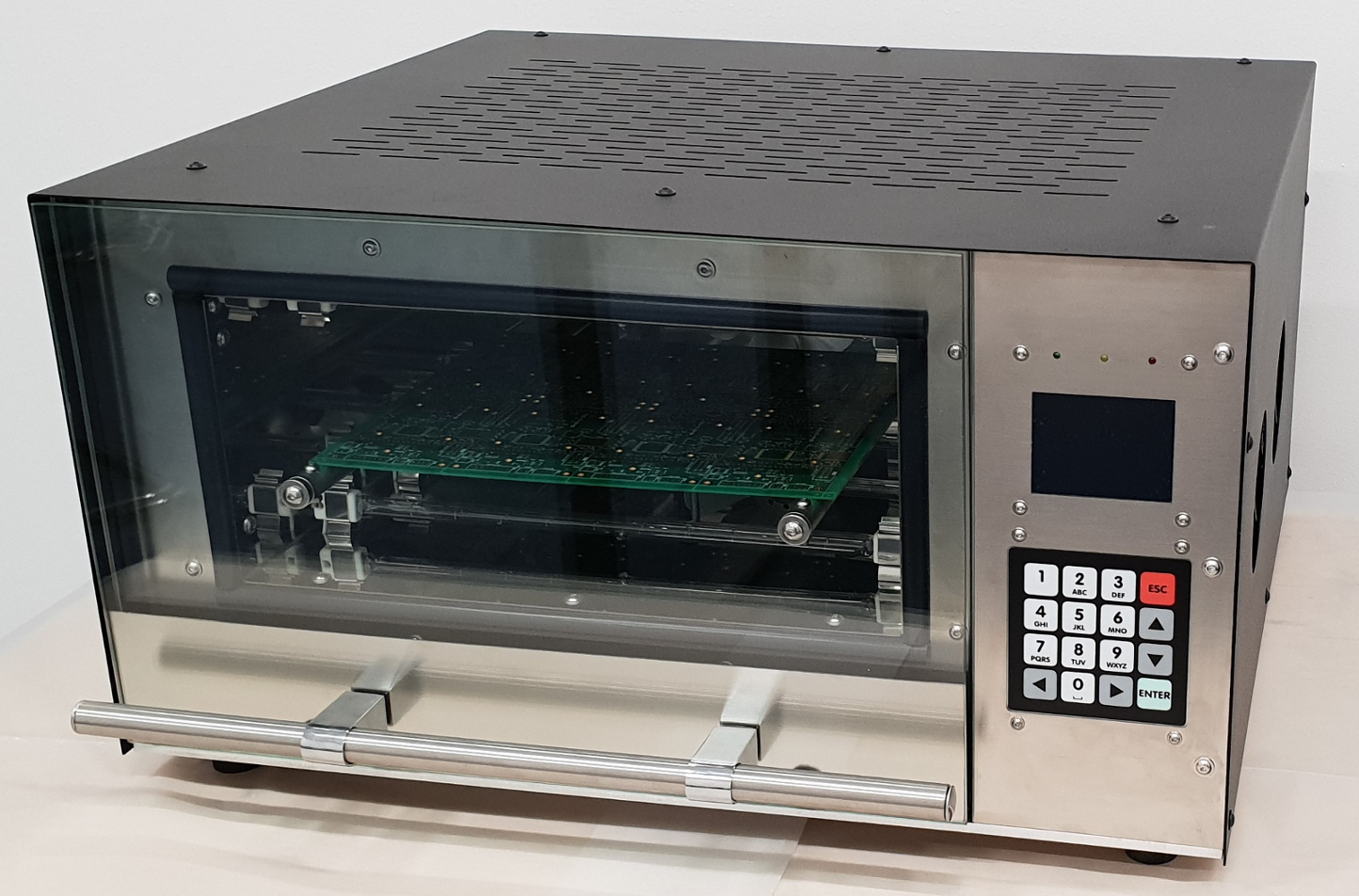

Reflow Ofen RK460



  • Reflow Ofen RK460
  • Technische Daten
  • Bleifrei geeignet
  • ja
  • Heizflächengröße
  • 460 x 410 mm
  • Heizsystem
  • top und bottom - selektiv geregelt
  • Leiterplatten Höhe
  • max. 35 mm
  • Lötprozessprogrammierung
  • Lötprofil frei programmierbar [Temp=f(t) ]
  • Programmablauf automatisch
  • Wärme Verteilung
  • Infrarot + Heissluft Zwangszirkulation
  • Arbeits-Temperaturbereich
  • 30 - 290 °C
  • Lötprozessdauer
  • ca. 4 - 5Min. für PCB 300x200mm
  • Anschlussleistung
  • max. 4800 W / typisch ca. 2000 W
  • Eigenschaften des Reflowofens
  • 6 fest installierte Thermoelemente innerhalb der Heizkammer
  • 1 Schnittstelle für ein flexibles Thermoelement innerhalb der Heizkammer
  • Rauchabzugsschnittstelle - Durchmesser 80 mm
  • USB und LAN Schnittstelle
  • Energiesparendes system - optimale Kosten
  • beliebige Anzahl der Profile speicherbar
  • geeignet für beidseitiges Löten der Flachbaugruppe
  • duales Zirkulationssystem für schnelles Abkühlen der Leiterplatte - automatische Auslassöffnung
  • Netzanschluß
  • 380 VAC / 50-60Hz
  • Maße und Gewichte
  • 675 x 630 x 300mm / ca.55 kg

Top of Page


subject to technical alteration
