Ist Ihre zu produzierende Stückzahl der Leiterplatten gestiegen, als das noch der Fall beim Einsatz von dem Drucker S10 war, sollten Sie auf den SMD Drucker S20 umsteigen.

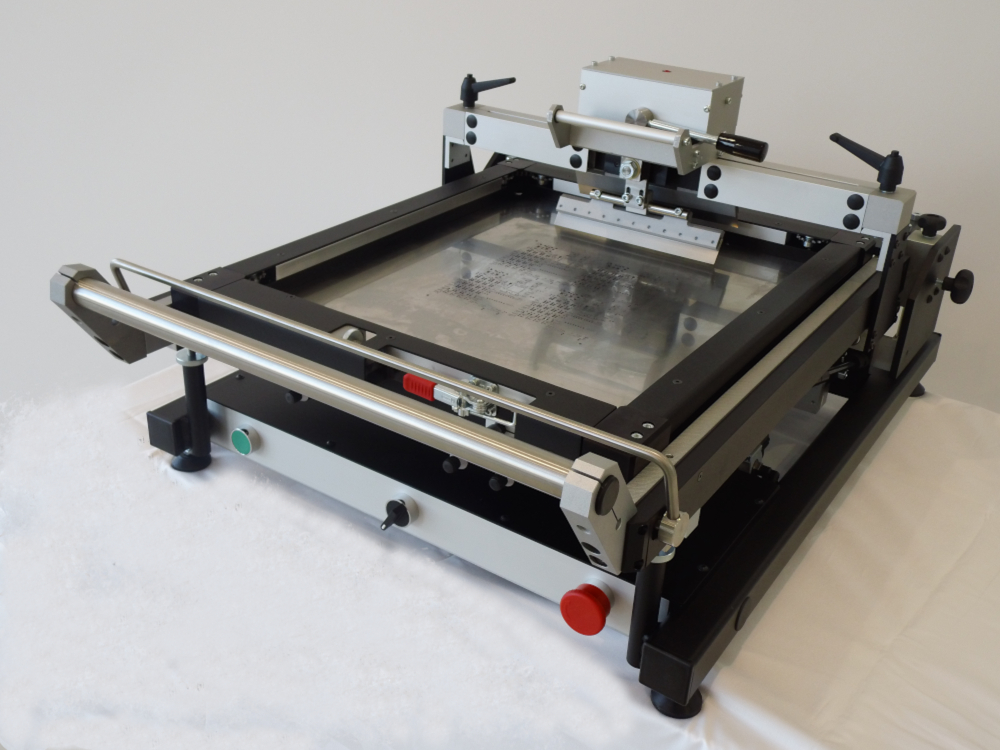

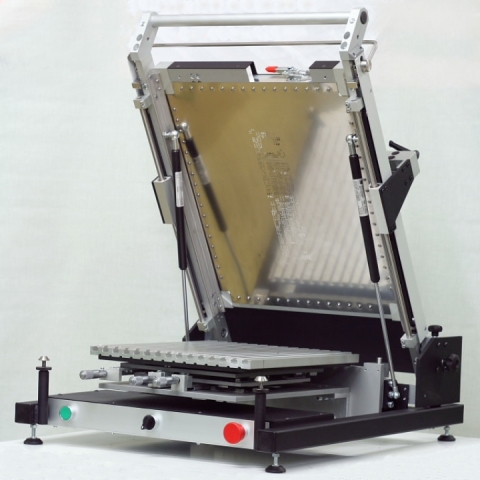

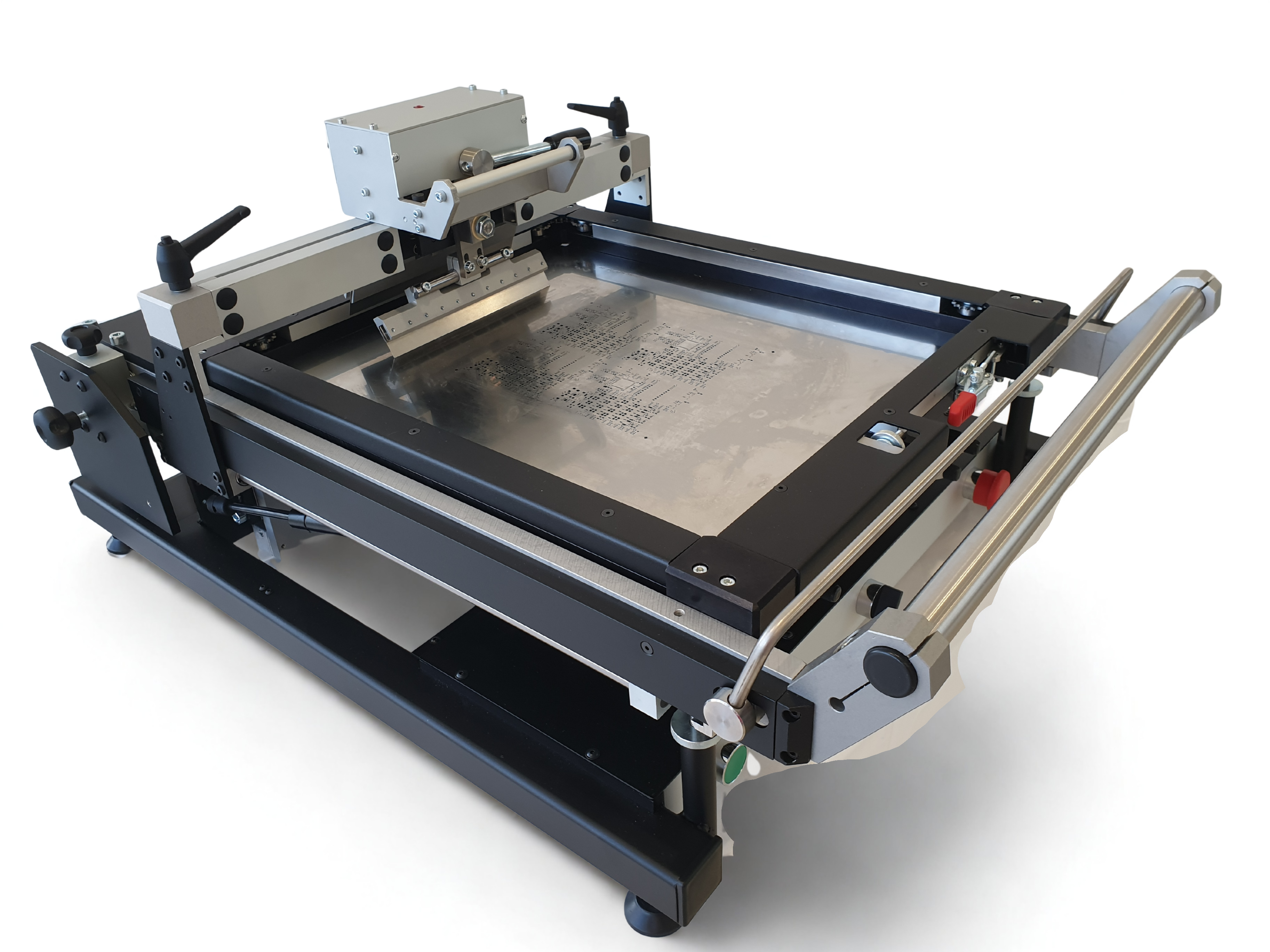

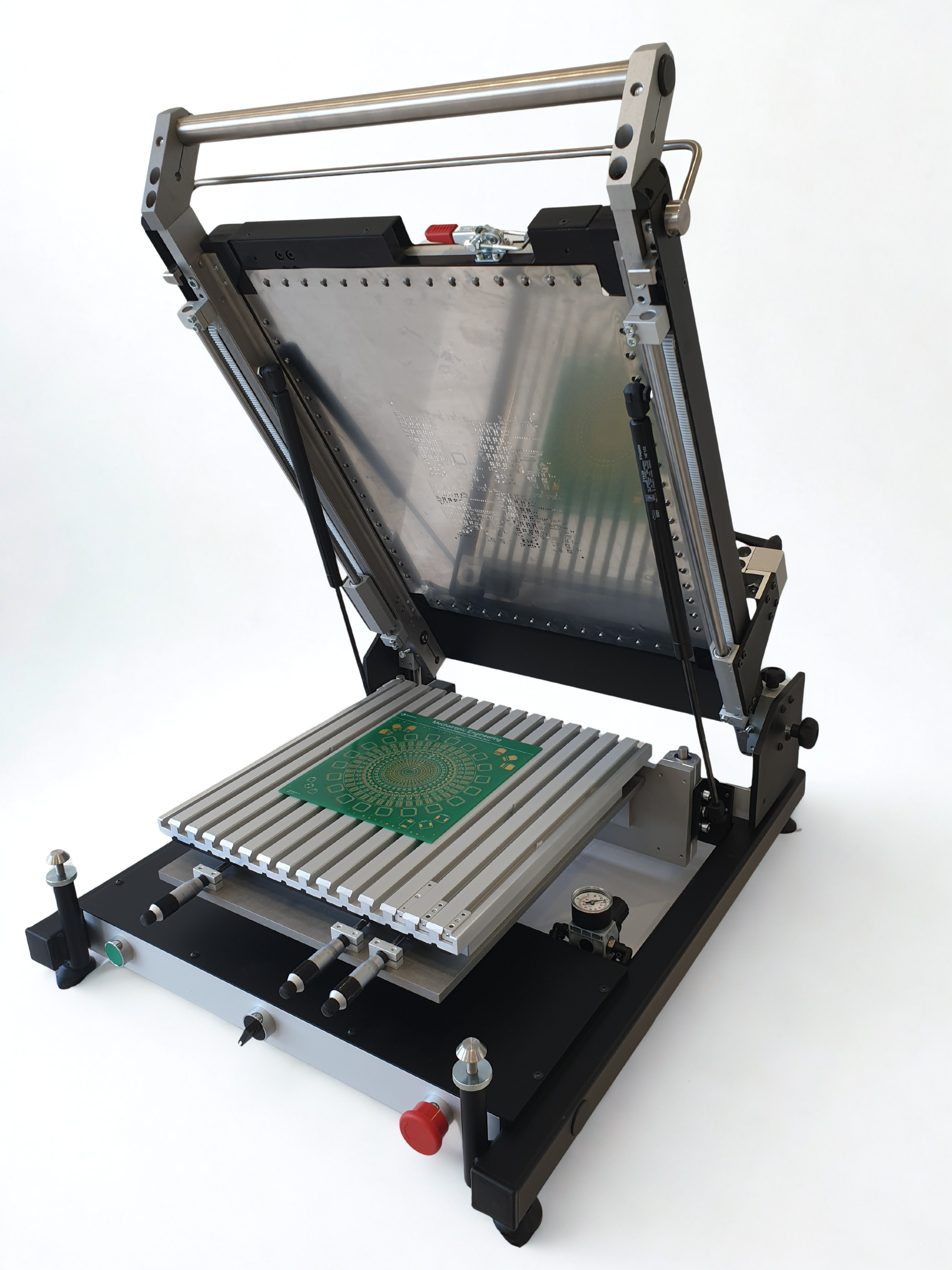

Der Schablonendrucker S20 ist ein manueller präzision Sieb – und Schablonendrucker mit rakelgeführtem Portal für die SMT-Produktion in kleineren Produktionslosgrößen. Der S20 ist für das Drucken von den Lotpasten, SMD Klebern oder Wärmeleitpasten ausgelegt.
Das zwangsgeführte Rakelportal bei dem S20 hat den Vorteil, dass die Rakelandruckkraft und der Rakelneigungswinkel, also zwei sehr wichtige Faktoren bei der Druckqualität , nicht mehr von dem Bediener abhängen, sondern werden durch die Konstruktion der Druckers bestimmt.
Serienmößig ist der S20 ausgestattet mit einem Schnellspannrahmen der Firma Mechatronic. Schnellspannrahmen von anderen Herstellern, zweiseitige Spannsysteme für ältere Schablonen oder feste Rahmen werden auch von dem S20 akzeptiert.
Die einstellbare X/Y-Ausrichtung, die Theta-Rotation und der verstellbare, automatisch absenkbare Tisch gewährleisten eine hohe Druckgenauigkeit, selbst bei Bauteilen mit feiner Rasterteilung (min. 0,4 mm) auf einer Fläche von bis zu 400 x 340 mm.
Dank des Präzisionskreuztisches, der Einstellmöglichkeiten in der X/Y-, Theta- und Z-Achse sowie der kontrollierten automatischen Tischabsenkung bietet die S20 eine vergleichsweise einfache und intuitive manuelle Einstellmöglichkeit für recht komplexe Leiterplatten mit feinsten Bauteilen in kleineren Produktionslosgrößen.
