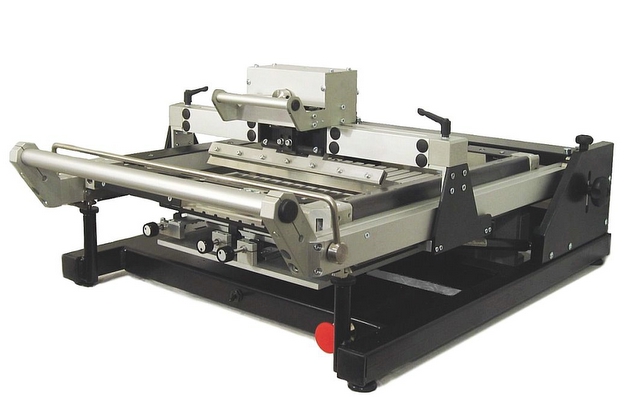

Der Schablonendrucker S50 ist ein manueller präzision Sieb – und Schablonendrucker mit rakelgeführtem Portal für die SMT-Produktion in kleineren Produktionslosgrößen. Der S50 ist für das Drucken von den Lotpasten, SMD Klebern oder Wärmeleitpasten ausgelegt.
Das zwangsgeführte Rakelportal bei dem S50 hat den Vorteil, dass die Rakelandruckkraft und der Rakelneigungswinkel, also zwei sehr wichtige Faktoren bei der Druckqualität , nicht mehr von dem Bediener abhängen, sondern durch die Konstruktion der Druckers bestimmt werden.
Serienmößig ist der S50 mit einem Schnellspannrahmen der Firma Mechatronic.ausgestattet. Schnellspannrahmen von anderen Herstellern, zweiseitige Spannsysteme für ältere Schablonen oder feste Rahmen werden auch von dem S50 akzeptiert.
Die einstellbare X/Y-Ausrichtung (±12 mm), die Theta-Rotation (±2,7°) und der automatisch absenkbarer Tisch garantieren hohe Druckgenauigkeit, selbst bei Fine-Pitch-Bauteilen (min. 0,4 mm) auf der Fläche von 400 x 340 mm.
Präzisionskreuztisches, der Einstellmöglichkeiten in der X/Y-, Theta- und Z-Achse sowie der kontrollierten automatischen Tischabsenkung bietet die S50 eine vergleichsweise einfache und intuitive manuelle Einstellmöglichkeit für recht komplexe Leiterplatten mit feinsten Bauteilen in kleineren Produktionslosgrößen.
