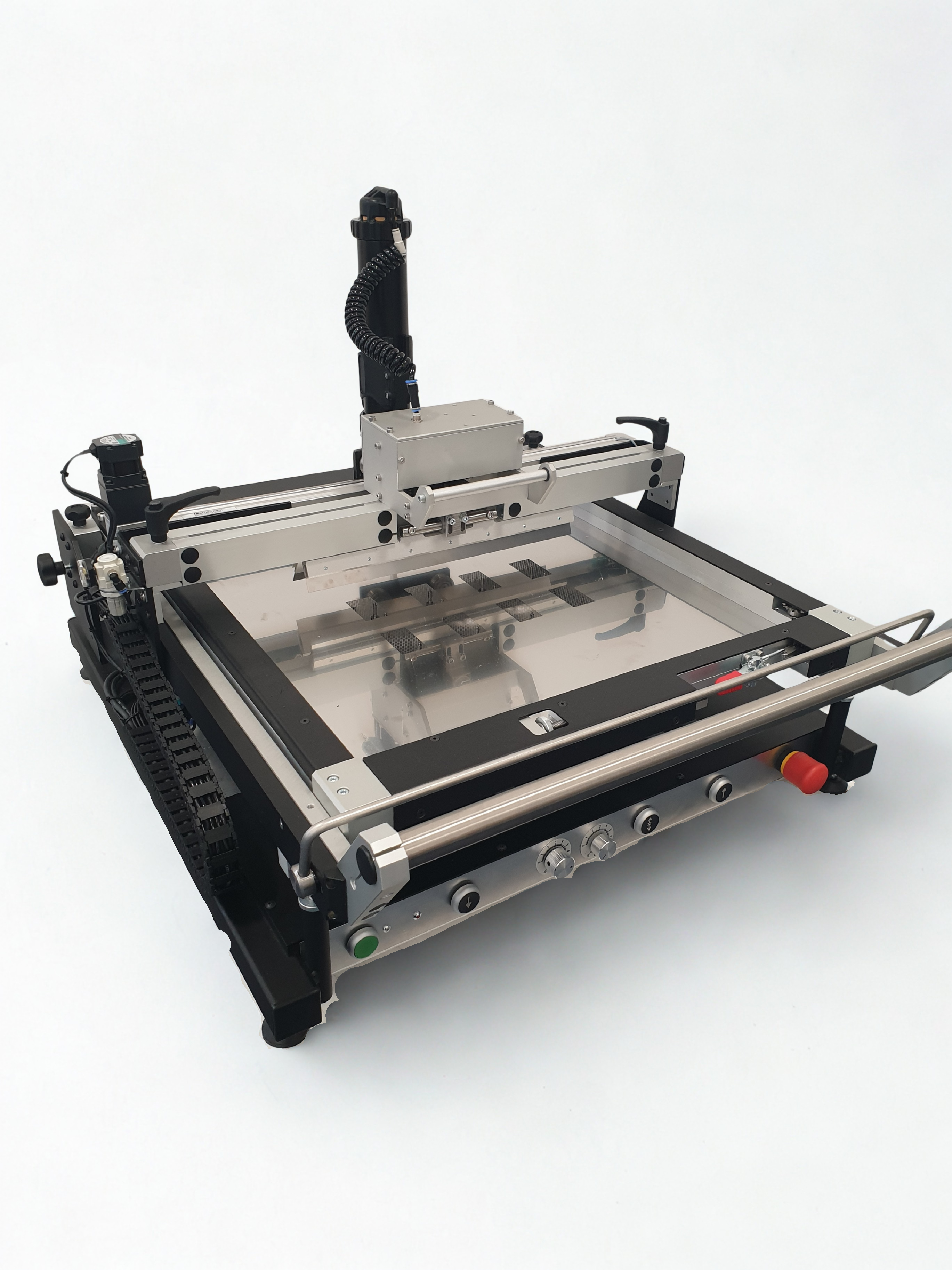

Schablonendrucker S60

Autodrive Sieb- und Schablonendrucker S60

Autodrive - Halbautomatischer Präzisionsdrucker ohne Visionsystem

Der Schablonendrucker S60 ist ein halbautomatischer präzision Sieb – und Schablonendrucker für die höchste Ansprüche in der Druckqualität.

Der S60 ist für das Drucken von den Lotpasten, SMD Klebern oder Wärmeleitpasten ausgelegt. Es kann sowohl als Siebdrucker als auch als Schablonendrucker eingesetzt werden.

Die Parametrisierung und Automatisierung von allen entscheidenden Faktoren, die über die Druckqualität entscheiden, ist der Hauptvorteil von dem S30. Der Drucker ist also für Klein.- bis Mttelserien ausgelegt.

Wie alle andere Drucker der Firma Mechatronic ist auch der S60 serienmößig mit einem Schnellspannrahmen ausgestattet. Schnellspannrahmen von anderen Herstellern , zweiseitige Spannsysteme für ältere Schablonen oder feste Rahmen werden selbsverständlich auch von dem S60 akzeptiert.

Der S60 ist in der Version als Tischgerät oder mit dem Unterbau erhältlich. I Der Drucker S60 kann zusätzlich mit einer Reihe von Zubehörteilen für Sonderapplikationen, wie z.B. Bedruckung von Flex PCB´s oder Keramiksubstraten, bzw. Bedruckung von IGBT Modulen oder Power PCB´s, ergänzt werden.

Hauptmerkmale

  • Maximale Schablonenrahmengröße: 584 × 584 mm
  • Kleinere Rahmen als 584 x 584 mm können in dem S60 auch eingesetzt werden
  • Maximale Leiterplattengröße: 440 × 440 mm
  • Geeignet für Sieb- und Schablonendruck
  • Ausgelegt für ein – oder doppelseitige Bedruckug
  • Frei programmierbarer Verfahrweg
  • Einstellbare und geregelte Fahrgeschwindigkeit
  • Kontaktfreier Bereich (Z-Achse): 0 – 24 mm
  • X/Y-Verstellung: ±12 mm, Theta: ±2,7°, Positionsgenauigkeit: ±0,01 mm
  • Einstellbare Tischabsenkung mit kontrollierter Geschwindigkeit und Druck
S60 thumbnail S60 thumbnail S60 thumbnail S60 thumbnail S60 thumbnail

Einfache und intuitive Programmierung

Standardversion von dem S60 erfolgt das Programieren des Druckbereichs für eine beliebige PCB durch die Simulationsfahrt vom Rakelportal und das Speichern von dem absolvierten Verfahweg. Es sind also keine speziellen Kenntnisse für das Programmieren von dem S60 erforderlich. Für den S60 in der Standardversion ist kein PC erforderlich.

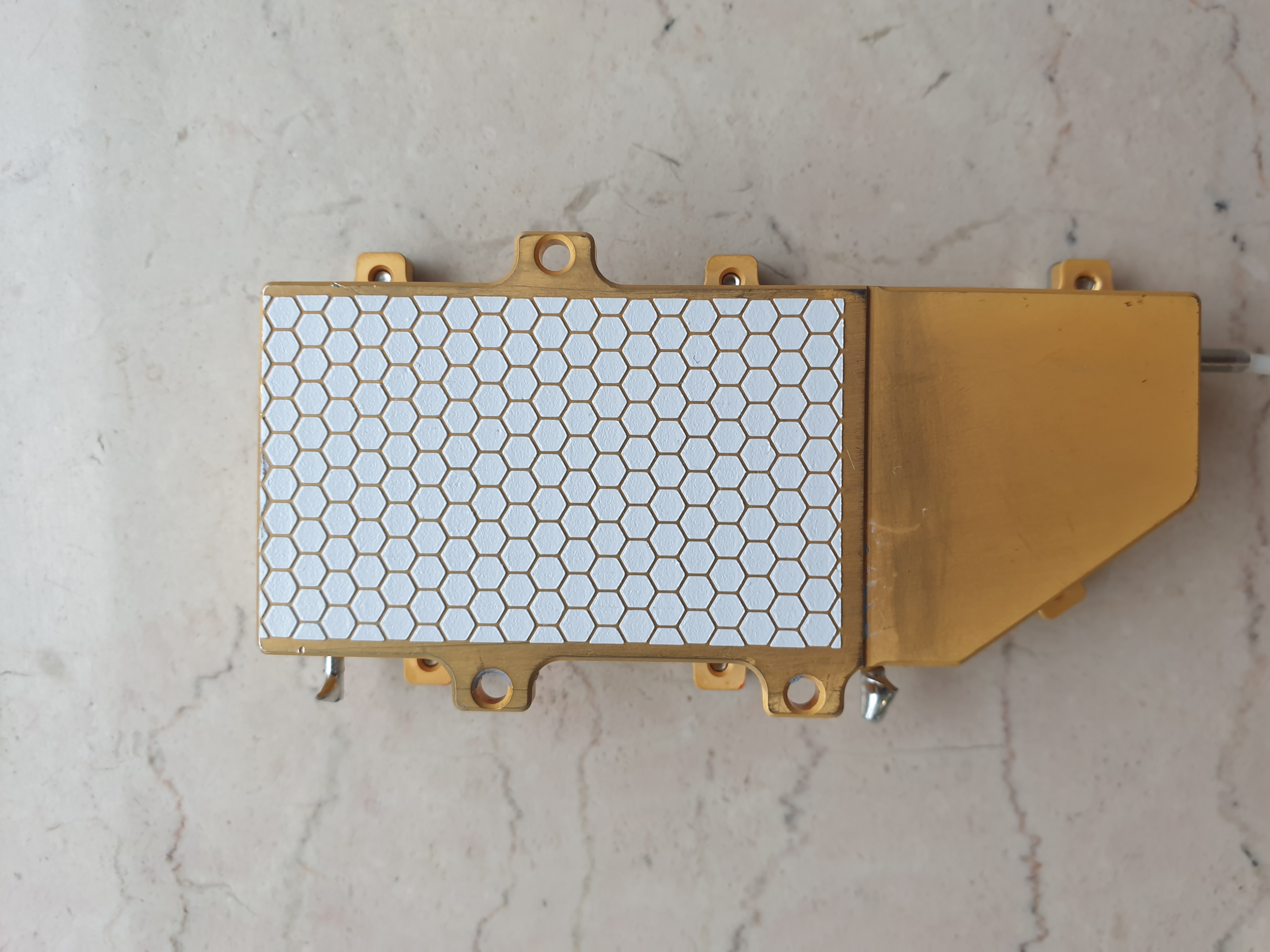

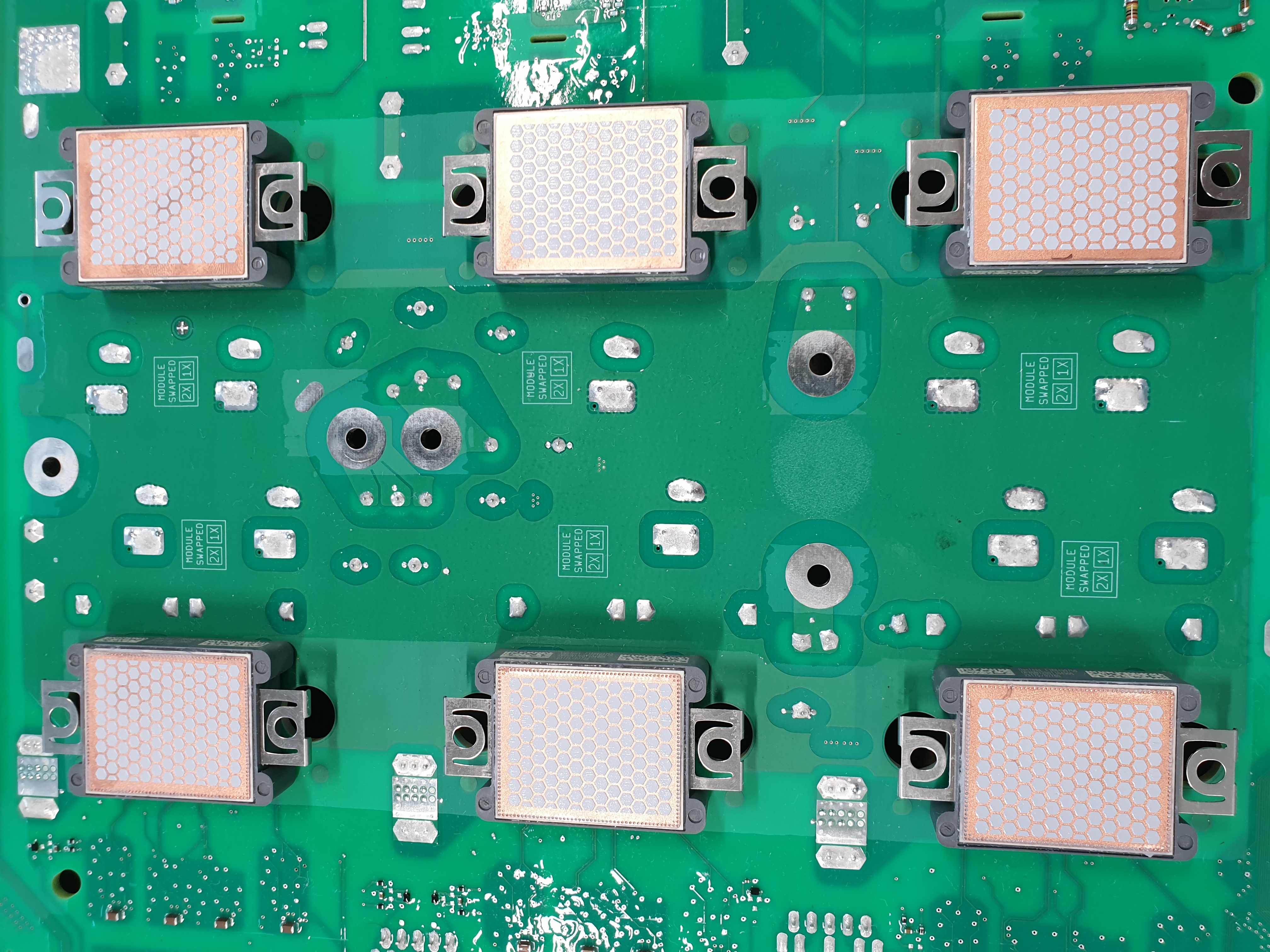

In der Sonderversion mit dem integrierten automatischen Dispenssystem unter den Namen S61-S, erfogt das Parametrisieren und das Programmieren auf einem Externen PC. Die Version S61-S ist vor allem für die Bedruckung der Wärmeleitpaste auf IGBT Modulen oder großen PCB´s mit bereits intergrierten Powermodulen, vorgesehen, wo hohe und gleichbleibende Druckqualität der Wärmeleitpaste erforderlich ist, und sowohl dieFrei Druckergebnisse als auch die Druckparameter für jeden Produkt dokumentiert werden sollen.
